| 加工定制：是 | 品牌：3DFAMILY | 型号：MUMA200 |
影像测量仪革命——从此开始
○一体化设计理念 ○精度有*** ○总体积小 ○可连接笔记本，方便在任何需要的地方测量 ○操作简单，任何人均可简单快速的进行测量
 | ||||
| | | ||
| ***流线外形 | 注重每个细节 | 弧线美感背影 | ||
MUMA200的设计理念
既不是投影仪，也不是观察显微镜，更不是只有台式电脑才能使用的影像测量仪。准确的满足轻便，精度***，使用方便的市场需求。这就是MUMA200。
关于全铝合金
高度仅是笔记本电脑的三倍，重量仅为23KG,可以方便的移至任何放置测量工件的地方，节省空间。
关于精度***
采用经多年市场论证的大型影像仪相同结构，浓缩精华，精度有***。
关于方便使用
移到任何地方后，简单连接电脑，就可以开始测量工作，省时，省力。
省空间规格
精度和实用性融合在紧凑机体内
| | |
| 传统投影仪 | 仅为两张A4纸大小 | 影像测量仪 MUMA200 |
实现高可靠性与精度的紧凑型集约化的设计
***的一体银色，典雅美观
| 高像素采像系统，是精度的层***。 | |
| Z轴精微调设计，可快速接近工件，并微调清楚。 | |
| LED灯使测量工件轮廓清晰，并减少热能损耗，绿色环保。 | |
| ***X,Y轴传动装置，使移动工件快慢随需，自由掌控 | |
| 模组化，集约化控制电路板，实现技术革新，不仅节约空间，还维护方便。 | |
| 轻松的放于办公桌 |
| 轻松的放于实验室 |
| 轻松放于生产现场 |
简单易用的MUMA软件
OVM-MUMA软件是一套功能强大的影像式测量系统，其主要功能包含：几何测量、影像测量，本系统为专业的2D测量软件，操作方式简单快捷。
软件界面及介绍
| 1.主菜单以及下拉菜单结构图 2.DRO坐标系显示区域，显示可以知道目前测量平台的位置、单位 3.主菜单栏 4.影像视窗，可以看见工件的实际影像，数据，物件列表，所有的测量单元及属性列出 5.几何窗口，可以看见工件的几何构成图 6.测量功能区域，将常用的功能显示出来 7.组合功能按钮区域，将藏用的功能显示出来 8.辅助工具栏 |
软件特征
◎提供影像测量工具，基本几何点、线、园弧等测量***。 ◎强大之数学运算分析，提供去毛边功能，以正确取得测量数据 ◎影像直接经由计算机屏幕显示观察，可直接测量存档 ◎利用影像工具可快速进行2D轮廓边界点扫描 ◎测量工件图形化显示，图形可存盘，打印，并可以转成Word(*.doc)、Excel(*.xls)及AutoCAD(*.dxf)等档案格式 ◎提供统计分析，可进行有效之品管检验 ◎工件的对象化可直接对对象进行几何基本运算
基本测量功能——使测量***
|
| 自动点测量工具：利用影像处理自动寻找黑白对比度值，加入点的数据。 |
| 自动圆测量工具：利用影像处理自动寻找黑白对比度值的点，加入圆的数据。 |
| 自动椭圆测量工具：利用影像处理自动寻找黑白对比度值的点，加入椭圆的数据。 |
| 自动弧测量工具：利用影像处理自动寻找黑白对比度值的点，加入弧的数据。 |
强大的功能组合—使测量随心所欲
N点群测量、线中点测量、点点距离、点线距离、线线距离、线圆距离、圆圆距离、点圆距离、圆圆内外切线、线线交点、线圆交点、圆圆交点、角平分线、两线切弧、角度测量、二维扫描、尺寸标注、建立坐标（坐标、相对坐标），输入坐标，坐标转换，曲线连接，公英制转换，影像撷取，校正等。
| | | |
| 圆—圆距 | | | |
| 圆心距 | 最长距 | ***距 | |
| 圆-线距 | | | |
| 圆心线距 | 最长距 | ***距 | |
| | | |
| 两圆外切线 | 点圆切线 | 两圆交点 | 圆线交点 |
应用实例
| 手机玻璃使用OVM-MUMA软件测量 | |||
| | | |
| 手机玻璃 | 影像测量尺寸标注 | 几何视窗 | Excel报表输出 |
| 刀具使用OVM-MUMA软件测量 | |||
| | | |
| 刀具 | 影像测量尺寸标注 | 几何视窗 | Excel报表输出 |
| 手表件使用OVM-MUMA软件测量 | |||
| | | |
| 手表件 | 影像测量尺寸标注 | 几何视窗 | CAD输出 |
| PCB（硬板）使用OVM-MUMA软件测量 | |||
| | | |
| PCB（硬板） | 影像视窗 | 几何视窗 | SPC报表分析 |
| 塑料五金件使用OVM-MUMA软件测量 | |||
| | | |
| 塑料五金件 | 影像视窗 | 几何视窗 | Word报表分析 |

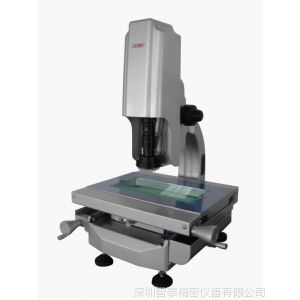

产品介绍
MUMA200是智泰集团多年来吸取客户反馈建议研发设计，结合市场需求推出的新型便携式光学影像测量仪。该设备在便携性、微型性方面做出了很大突破，特别在电源方面采用电脑USB接口供电或电源转换器两种方案供选，采用显微镜粗微调旋钮，达到测量效果。
产品特点
1. 外形设计美观，体积小，携带方便。 2.模组化设计，方便维护。 3.***传动机构，轻便灵活。 4.高集成化电路设计。 5.USB百万像素相机+USB计数卡，方便使用笔记本。 6.使用OVM-MUMA软件。
技术参数
主要型号 | MUMA200 |
工作平台尺寸(mm) | 355X220 |
测量行程(mm) | 200*100 |
全机尺寸(mm) | 395*355*635 |
机台重量(kg) | 23 |
机台承重(kg) | 10 |
机台底座和立柱材质 | 铸铝 |
操作方式 | 手动 |
传动方式 | XY:自主开发精密无牙丝杆传动机构 Z轴：***粗微调传动机构 |
镜头 | 3DFAMILY-P型定格卡位镜头 (带信号反馈镜头可选) |
放大倍率 | 光学放大倍率：0.7X-4.5X 影像放大倍率：38X-240X (1920*1080显示器分辨率) |
CCD | USB接口百万像素CMOS |
灯源 | 上表面灯：分区控制4相灯 白色 下轮廓灯：LED近平行光灯 白色 三基色可选（白、红、绿） 控制方式：程控 |
光学尺分辨率(um) | 1 |
X、Y轴精度(um) | （3+L/200） |
X、Y重复性(um) | 3 |
软件 | OVM-MUMA |
保修期 | 一年 |
使用环境 | 电源：110V-220V±10% 50/60HZ,温度：20±5℃，湿度：45%-75% |
· 由于产品性能的不断改进,智泰保留在未通知情况下进行产品技术参数更改的权利
应用领域
广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑料、五金、电脑周边行业等的测量。
